Rauscharmer MMIC-Verstärker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Artikel als PDF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Der ADL9006 von Analog Devices ist ein extrem breitbandiger MMIC Verstärker mit beeindruckenden Daten. Er wird mit einem typischen Gain von 15,5 dB bei 6 GHz bis 28 GHz und einem Noise Figure von typisch 2,5 dB bei 2-20 GHz angegeben. Seine Ausgangsleistung (P1dB) beträgt typisch +20 dBm bei 2-6 GHz. Der Baustein ist an Ein- und Ausgang intern an 50 Ohm angepasst und benötigt nur eine einzige Betriebsspannung von +5V mit ca. 53mA. Desweitern sind die Kondensatoren an Ein- und Ausgang bereits im Baustein integriert. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

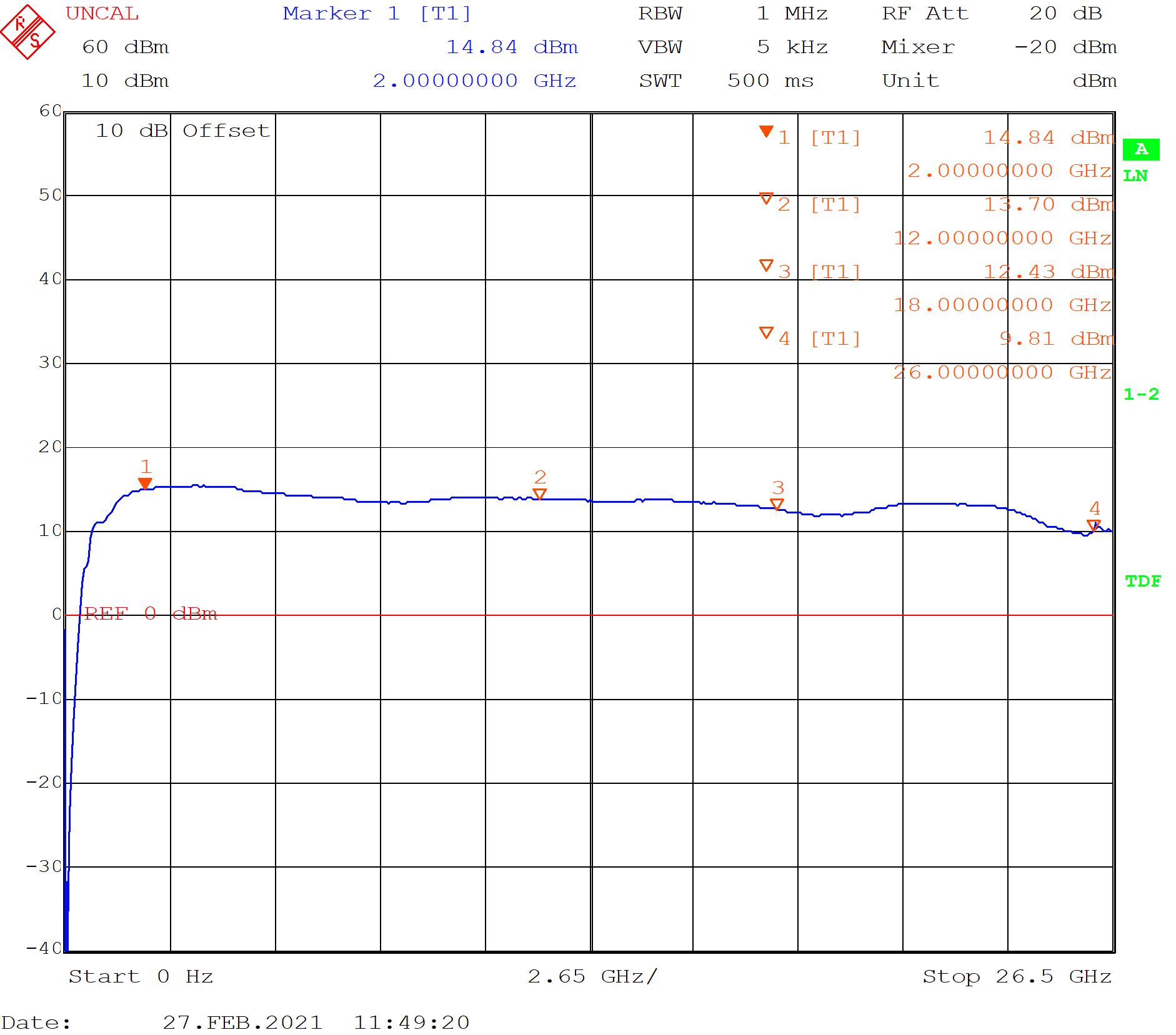

S21 Messung bis 26.5 GHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
.jpg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anwendung: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
