Vektor-Networkanalyzer < SYN 200 > im Eigenbau
1. Platz beim Selbstbauwettbewerb (2007) in Weinheim erworben:
2007 habe ich den SYN 200 beim Selbstbauwettbewerb in der Sektion Messtechnik eingereicht und damit den 1. Platz über alle Sektionen erhalten.

Der SYN 200 ist ein Vektor-Netzwerkanalysator und zugleich ein hochwertiger Signalgenerator. Das Messgerät kann als Stand Alone Gerät mit einem mini ITX-Board und 6,4" TFT- Display aufgebaut werden, oder man schließt es als „Black Box" an einen vorhandenen PC an.

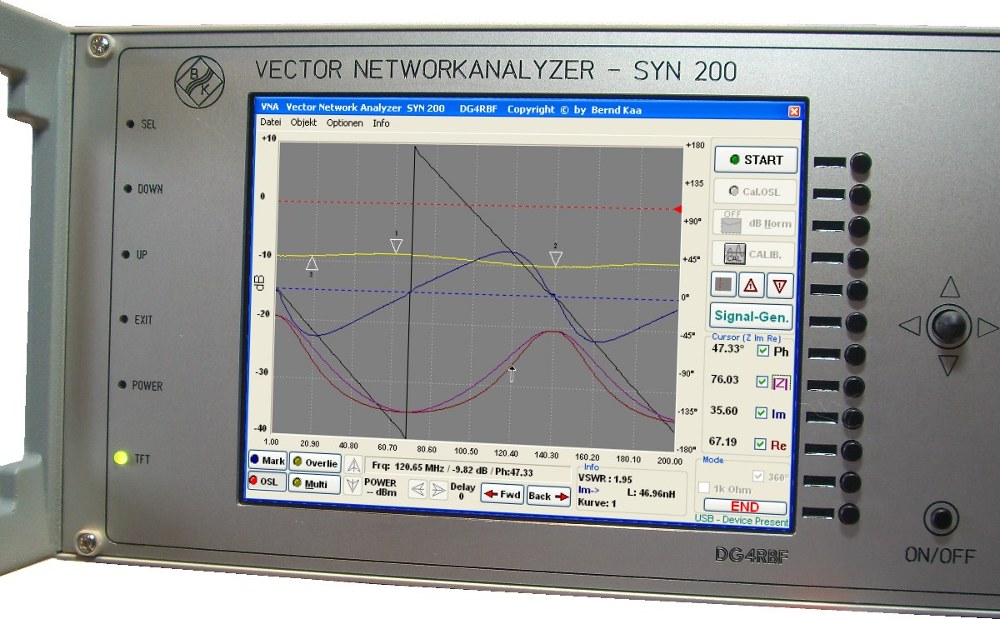

Darstellungsmöglichkeiten
Für S11 (Reflexion):
- Phase in Grad 0° bis -180° / 180° bis 0°
- Anpassung (Return Loss) in dB: 0 bis -40 dB mit einer Auflösung von 0,04 dB mit
Zusätzliche Anzeige des VSWR
- Impedanz (|Z|) in Ohm 0-250 Ohm / 0-1000 Ohm
- Realteil (Re) in Ohm 0-250 Ohm / 0-1000 Ohm
- Imaginärteil (Im) in Ohm -125 bis +125 Ohm /-500 bis +500 Ohm
- Umrechnung des Imaginärteils in die entsprechende Kapazität oder Induktivität
Für S21 (Transmission):
- Durchgangsmessing in dB
- Phase in Grad 0° bis -180° / 180° bis 0°

Technische Daten und Features:
- Frequenzbereich: 0,1-200 MHz
- Frequenzeinstellung mit 1 Hz Auflösung
- Digitaler Feinabgleich der Frequenz
- Hohe Ausgangsleistung + 15 dBm
- Integriertes 31 dB Dämpfungsglied, in 1 dB Schritten schaltbar (-16 dBm bis +15 dBm)
- Analoge Pegelregelung und digitale Korrektur für gute Pegelgenauigkeit
- dB- Linien einstellbar (Abgleich an das System)
- Kabel Nullungsfunktion mit dB-Normalisierung
- Through Kalibrierung für S21
- OSL - Kalibrierung (Open / Short / Load) für S11 ( Testweise !)
- Messdynamik 60dB
- Richtschärfe: >=30 dB ( beim Prototype: 32-38 dB)
- Auflösung der dB Anzeige 0,01 dB
- Signalgenerator mit wenig Phasenrauschen
- Ober- und Nebenwellen: > 45 dB abgesenkt

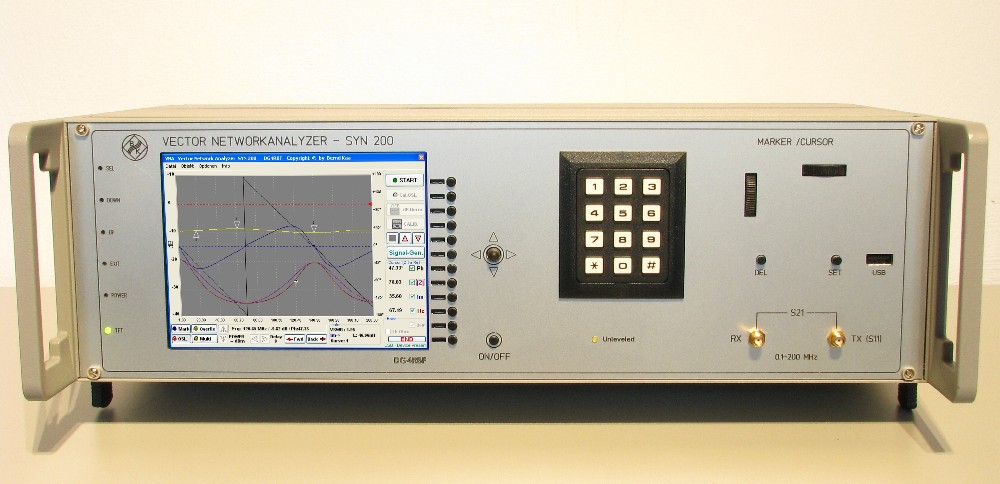

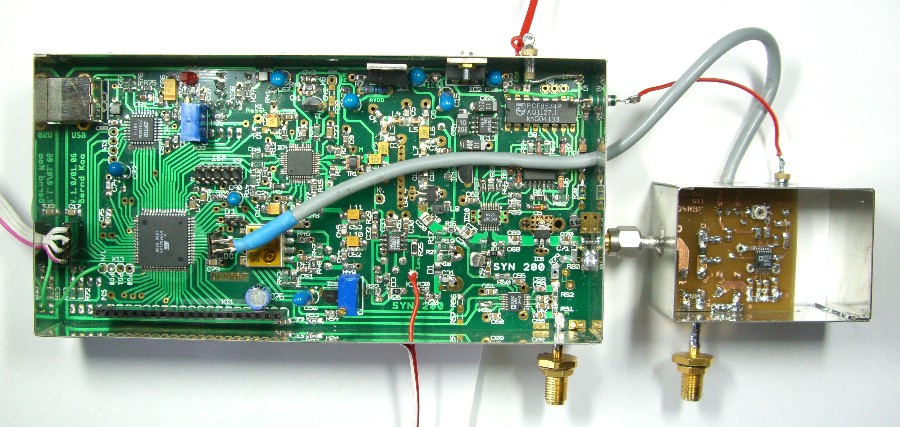

Komplette SYN 200 Baugruppe
