Eigenschaften
- Eigenständiges Gerät mit Akkubetrieb und zuschaltbarer LED-Beleuchtung.
- Grafikdisplay mit 240 X 128 Punkten.
- Wählbare Messkurven ( Return Loss, Z ,Re ,jX, Ph), Phase ist separat ein- /ausschaltbar.
- Gleichzeitige Anzeige von bis zu 3 Messkurven.
- Kabel-Nullungs-Funktion
- Automatische 0dB Kalibrierung
- Verschiebbarer Messcursor mit Frequenzanzeige (Auflösung 10 Hz).
- Umschaltbare Ohm Skalierung (200 Ohm / 800 Ohm)
- Signal-Generator Modus, Frequenzeinstellung mit 1 Hz Auflösung.
- Messung und Anzeige der Batteriespannung.
- Frequenzfeinabgleich
- Geringer Hardware Aufwand.

Darstellungsmöglichkeiten:
- Phase in Grad 0° bis -180° / +180° bis 0° und +180° / 0°/ -180°
- Anpassung (Return Loss) in dB: 0 bis -30dB mit einer Auflösung von 0,04 dB mit zusätzliche Anzeige des VSWR
- Impedanz (Z) in Ohm 0-200 Ohm oder 0-800 Ohm
- Realteil (Re) in Ohm 0-200 Ohm oder 0-800 Ohm
- Imaginärteil (jX) in Ohm -100 bis +100 Ohm oder -400 bis +400 Ohm
Gerechnet werden die Werte bis max.1000 Ohm!
- Umrechnung des Imaginärteils in die entsprechende Kapazität oder Induktivität

in Ausgabe 1/2007 von UKW-Berichte......

Vektor-Anpassungs-Analyzer < VAA 200 > im Eigenbau
1. Platz beim Selbstbauwettbewerb (2006) in Weinheim erworben:
2006 habe ich den VAA 200 beim Selbstbauwettbewerb in der Sektion Messtechnik eingereicht und damit den 1. Platz erreicht.

Vektor Anpassungs-Analyzer im Eigenbau
Bei diesem Eigenbaugerät handelt es sich um einen grafischen Anpassungsanalysator, der nicht nur gewobbelte Anpassungswerte darstellt, sondern zusätzlich auch den Phasenverlauf auswertet. Dadurch wird es möglich, die komplexen Anpassverhältnisse aufzuschlüsseln, getrennt anzuzeigen und als Kurve grafisch über der Frequenz darzustellen. So kann zusätzlich zur Anpassung auch die Phase und die Impedanz sowie der Real- und Imaginärteil dargestellt werden. Es ist sogar möglich, beim Imaginärteil festzustellen, ob dieser induktiv oder kapazitiv ist und ihn in den entsprechenden Wert umzurechnen.
Das System ist ausreichend schnell um selbst Abgleicharbeiten komfortabel durchzuführen. Ein kompletter Durchlauf mit der gleichzeitigen Anzeige von drei Kurven (Anpassung, Phase, und wahlweise Z, jX oder Re) dauert nur 530 ms.

Messung: Kabel ca. 72cm mit offenem Ende

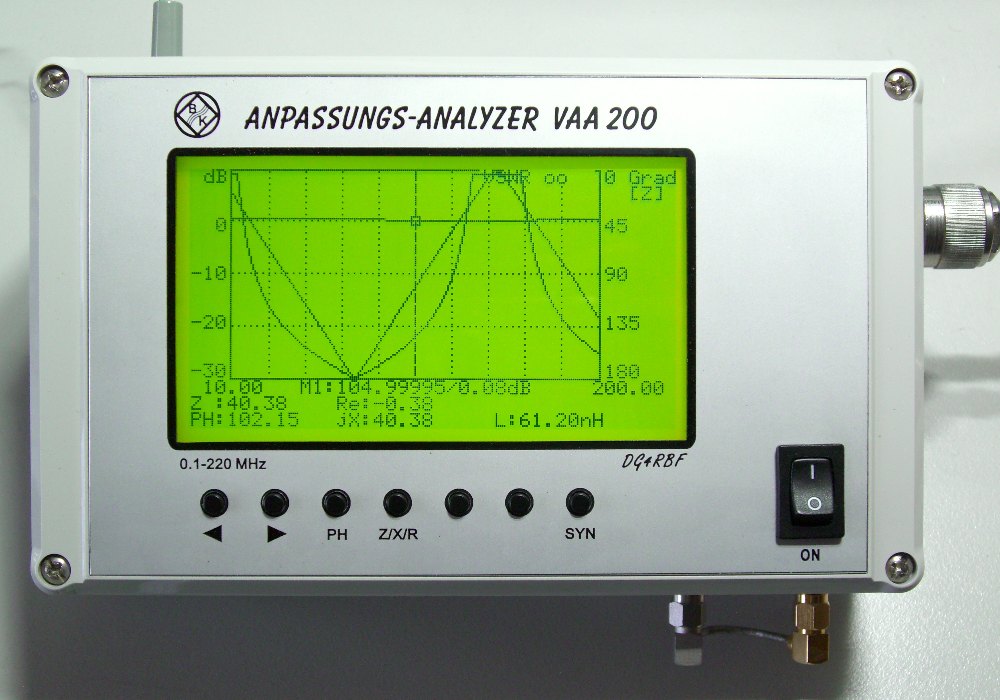

VAA200

Technische Daten :
- Frequenzbereich: 0,1-200 (220) MHz
- Ausgangsleistung: ca. +7 dBm
- Richtschärfe: ca.30 dB
- Ober- und Nebenwellen: > 35 dB
abgesenkt
- Kompletter Durchlauf mit 3 Kurven: 530 ms
- Nur Anpassungsmessung (1 Kurve): 210 ms

Messbeispiel:

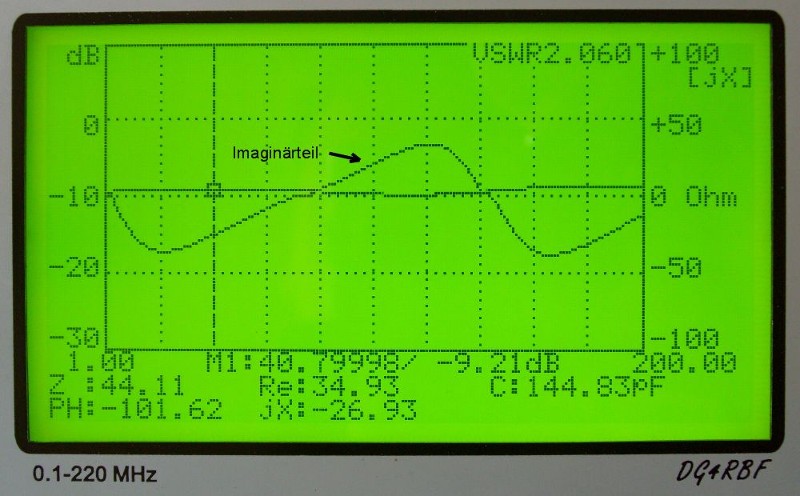

Als Messbeispiel wurde eine ca.72 cm lange Koaxialleitung mit einem 100 Ohm Abschlusswiderstand verwendet. Das Bild zeigt die Darstellung des Blindwiderstands (Imaginärteil jX) und die Anpassung.
Der Marker bei 40.79 MHz ergibt ein jX von -26.93 Ohm und eine Anpassung von 9.21 dB (VSWR: 2.060)

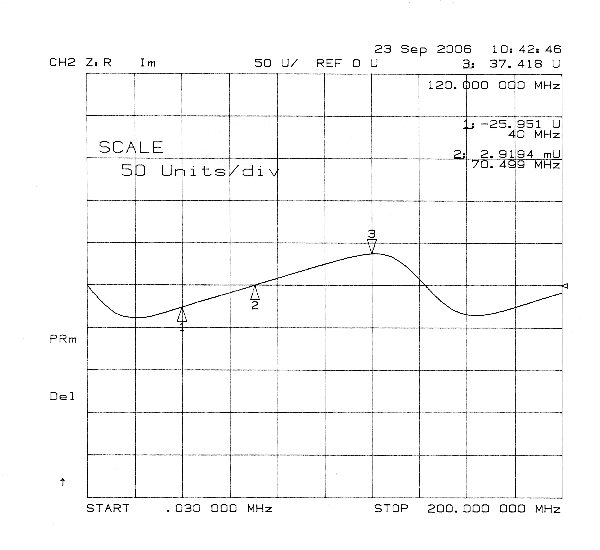

Hier eine Vergleichsmessung des Im-Teils mit einem Vektor-Netzwerkanalysator von HP.
Die Messung zeigt gute Übereinstimmung.

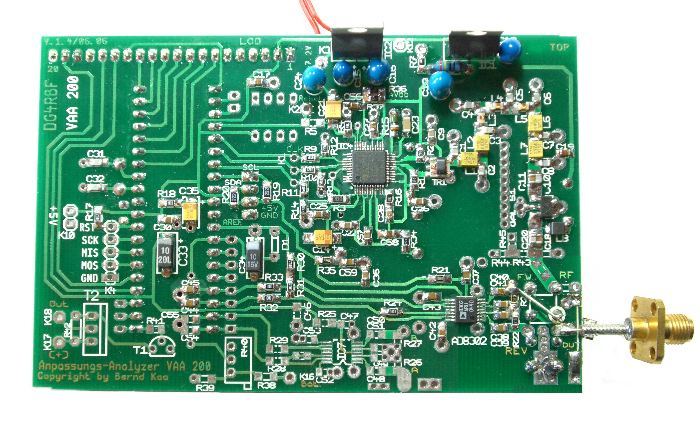

Platine SMD-Seite

Bauanleitung in UKW-Berichte 1/2007
