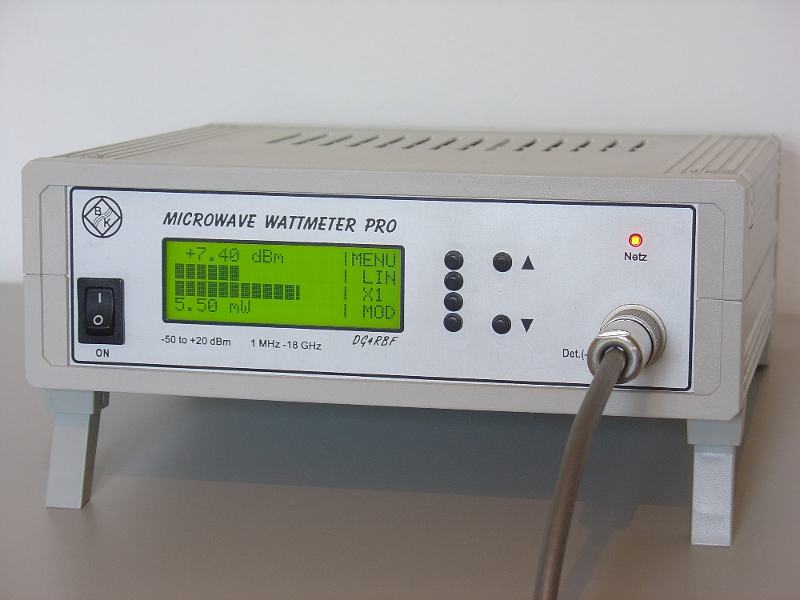

Ein gutes mW-Meter ist eines der wichtigsten Messgeräte für den bastelnden Funkamateur. Im Artikel wird ein Eigenbau mW-Meter mit logarithmischer Anzeige in dBm und gleichzeitiger Anzeige in mW oder Volt beschrieben. Ziel war es, ein mW-Meter zu entwickeln, das universelle Einsatzmöglichkeiten hat, einen hohen Ablese- und Bedienkomfort bietet und vor allem präzise Messwerte liefert. Gleichfalls sollte es mit geringem Hardware- und Verdrahtungsaufwand einfach und schell nachzubauen sein. Das Ergebnis ist ein hochwertiges Messgerät, das kaum noch Wünsche offen lässt und den Vergleich mit kommerziellen Geräten nicht zu scheuen braucht. Ermöglicht wird dies durch den Einsatz von modernen Bauteilen in Verbindung mit einem Mikrocontroller.

Features des mW-Meter PRO

-Anzeige: Logarithmisch in dBm und gleichzeitige Anzeige in mW, Veff, Vss, Vemf oder dBµV
-Balkenanzeige: Gleichzeitige Grob- und Feinanzeige
Mittenanzeige für einfachen Abgleich auf Maximum
Umschaltbare Verstärkung in 6 Stufen für Mittenanzeige
-Daten für bis zu drei Detektoren abrufbar.
-Korrekturdaten für den Frequenzgang des Detektors möglich. (21 Speicherstellen pro Detektor)
-Daten für drei frei wählbare Dämpfungsglieder zuschaltbar.(Auflösung: 0,01 dB)

Technische Daten des mW-Meters:

Frequenzbereich: 1 MHz - 18 GHz (je nach verwendetem Detektor)
Leistungsbereich: -55 dBm bis +17 dBm (+20 dBm)
Genauigkeit: ca. +- 0.3 dB (je nach Detektor)
Auflösung: 0.01 dB über -40 dBm und 0,1 dB über -50 dBm
Dynamik: 75 dB

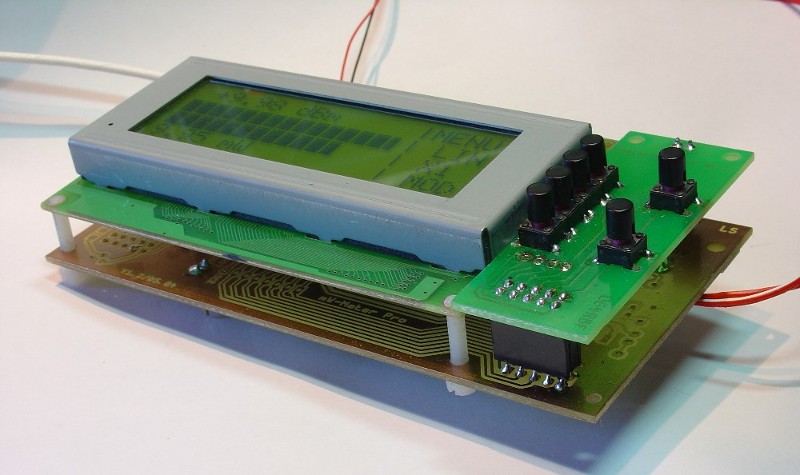

mW-Meter Platine mit aufgestektem Display und Tasterplatine

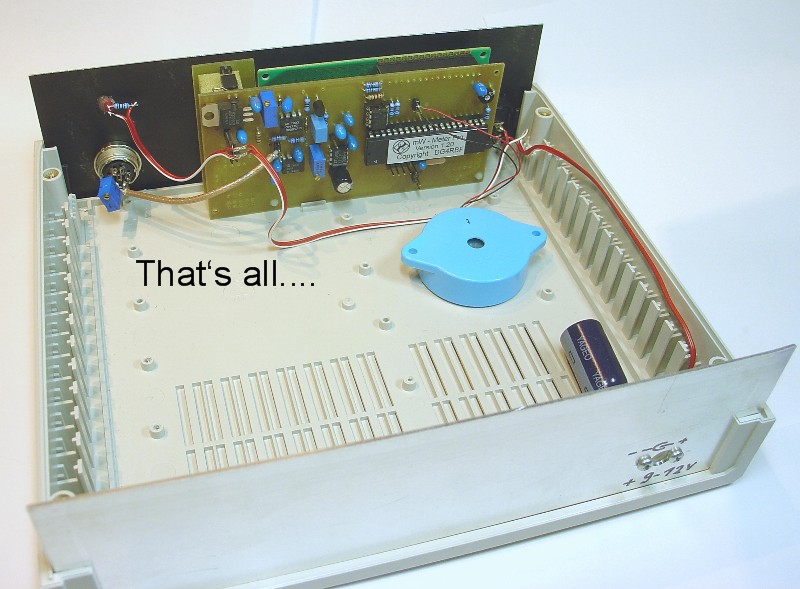

Hier ist der geringe Bauaufwand gut zu sehen.
Baubeschreibung ist in UKW-Berichte 2/2006 veröffentlicht
