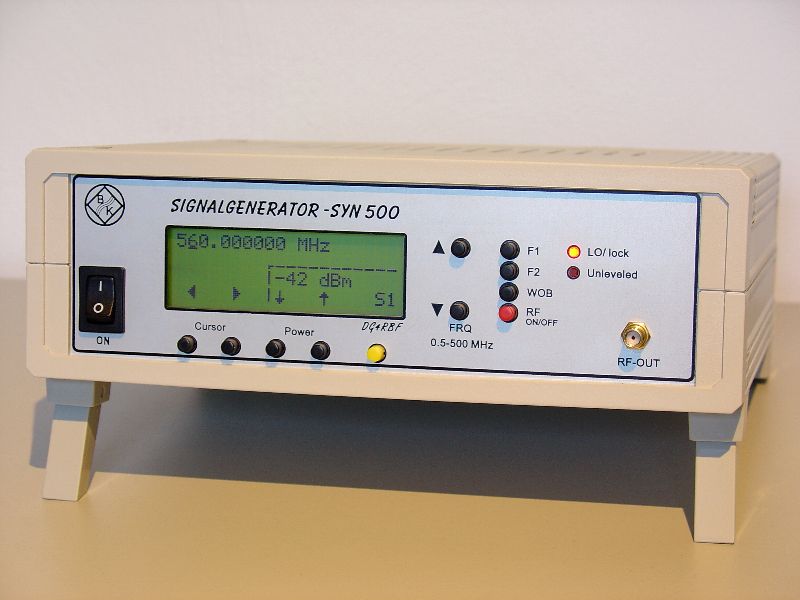

DDS-Signalgenerator mit Netzwerkanalysator SYN 500
1. Platz beim Selbstbauwettbewerb (2004) in Weinheim erworben:
2004 habe ich den DDS-Signalgenerator mit Netzwerkanalysator beim Selbstbauwettbewerb in der Sektion Messtechnik eingereicht und damit den 1. Platz und den Gesamtsieg erreicht.
Baubeschreibung im FUNKAMATEUR ab 1.2005 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Frequenzbereich: 0,5-500 MHz
Kleinste Frequenzschritte: 1 Hz
Ausgangsleistung: -42 dBm bis +13dBm
Leistungseinstellung in 1dB Schritten
Genaue Leistungseinstellung durch analoge und digitale Frequenzregelung
Netzwerkanalysator in Verbindung mit einem PC (80dB Dynamik)
.... mehr hierzu ist im FUNKAMATEUR zu lesen. | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |

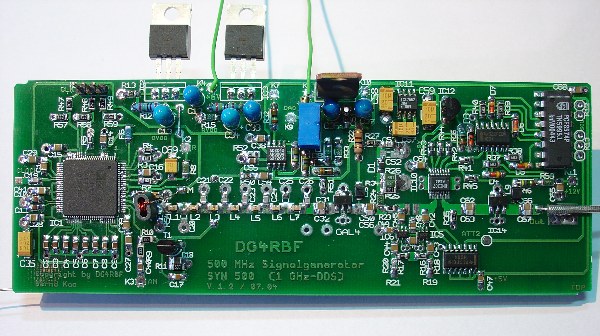

DDS-Platine | |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|

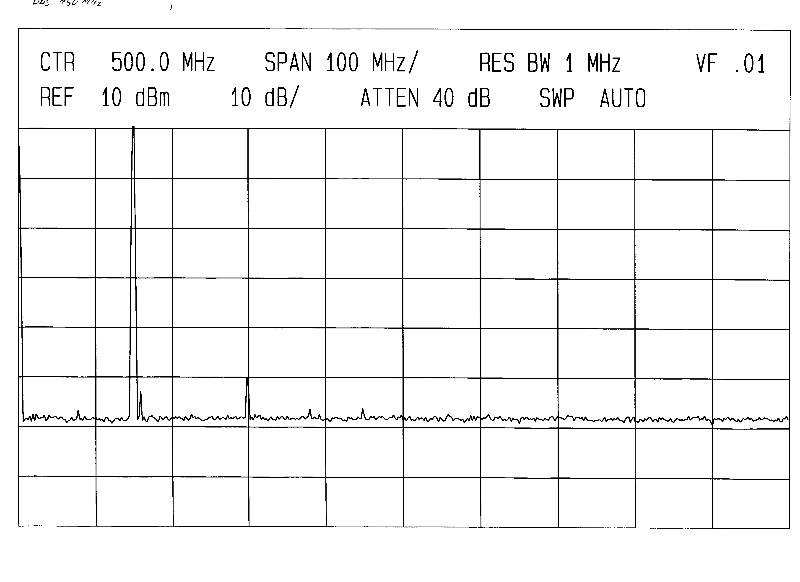

Spektrum Beispiel: 150 MHz Signal mit +10 dBm | |
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
 | |
Das rauscharme Signal ist hier zu sehen:

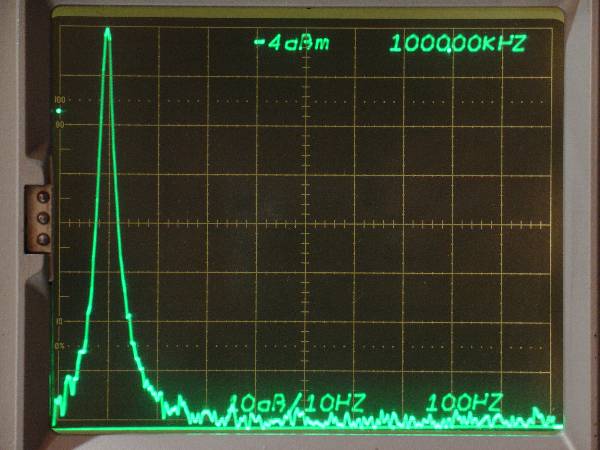

Ausgangssignal des SYN 500 bei 101 MHz schmalbandig gemessen
(10 Hz RESOLUTION / 100Hz/Div SPAN) | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
|
|

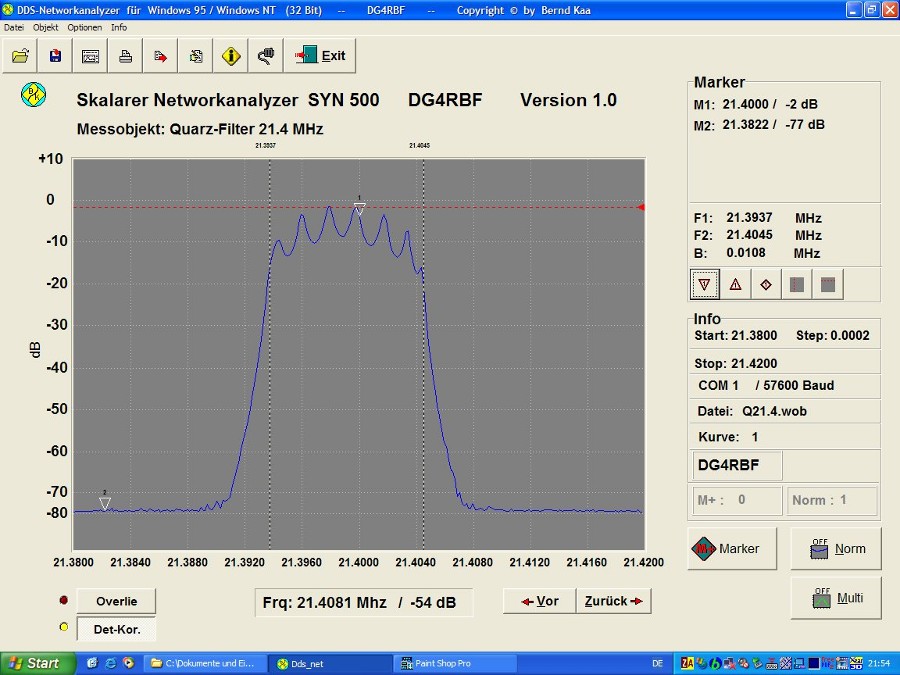

Networkanalyzer PC-Software Ver. 1.0 | |
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
Bedienungsanleitung hier.... | |
|
|
|
|
| |
Mit der Software PC-Networkanalyzer könne die Messkurven auch ausgedruckt werden. | |
Beispiel eines Ausdrucks hier....... |
|
|
|
| | |
|
|
|
|
 | |
Weitere Infos zum SYN500 im FUNKAMATEUR 1.05 / 2.05 / 3.05 / 6.05 / 7.05 und 8.05
Zusätzliche Hinweise und Änderungen unter | |
|
|
|
|
|
|
|
|
|
| |
|
|
| |
Hinweise | |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|

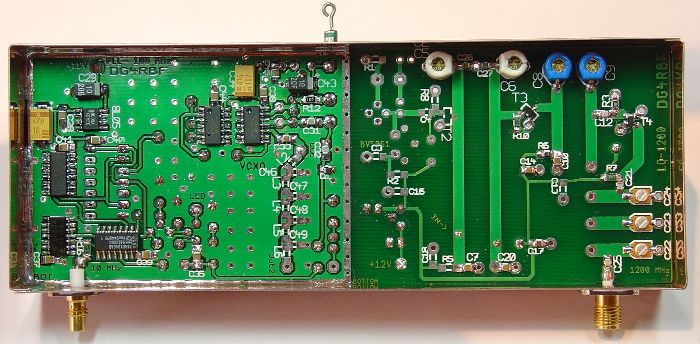

Der LO1200 (für den Syn 500) Erzeugt ein stabiles 1200 MHz Signal.
Das Signal eines 100 MHz Quarzoszillator wird durch 10 geteilt und mit einem Phasenvergleicher an eine 10 MHz Referenz gebunden (PLL). Das so erzeugte Signal wird anschließend auf konventionelle Weise in drei Stufen auf 1200 MHz vervielfacht. Dadurch erhält man ein frequenzgenaues und rauscharmes Signal.
Beschreibung: Im FUNKAMATEUR FA6/05 | |
|
|
|
|
|
|
|
|
|
|
|
|
 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
Upgrade vom SYN 500 zum SYN 500/2 | |
|
|
|
|
|
